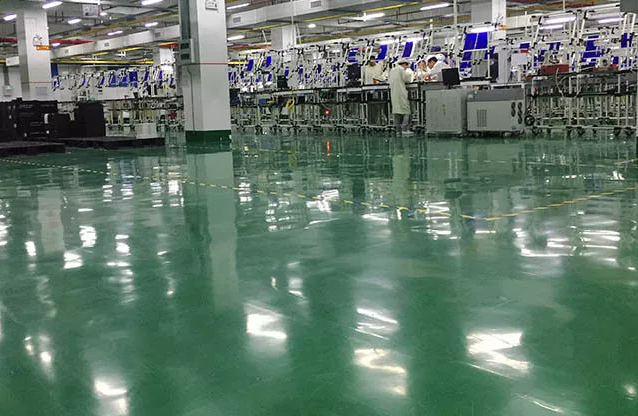

静电是日常生活中常见到的现象，尤其是在干燥的冬季。尽管静电对我们的身心健康和生活并没有很大的影响，但是对于电子、精密仪器等厂家而言，静电是一个很严重的问题，它不仅容易使电子器件受损，使产品质量降低，还会存在着一些安全隐患。因此，电子厂车间地坪选择使用防静电地坪漆是很有必要的。那防静电地坪漆又要如何施工呢？

宇仁环氧防静电产品主要为底漆、中涂、面漆，配比为：

水性环氧底漆配比：B:A:C(水)=2:1:2

水性环氧砂浆中涂漆配比：B:A:水:粗砂骨料=2:1:2:15

                        B:A:水:细砂骨料=2:1:2:10

水性环氧中涂漆配比：B:A:水：粉=2:1:1:4

粗砂骨料配比：20——40砂:40——80砂:425#黑水泥=3:3:2

细砂骨料配比：80——120砂:425#黑水泥=3:1

细粉粉料配比： 400#石英粉

水性环氧面漆配比：B:A=5:1

（注意：混合后的水性环氧地坪漆均需在1小时内用完，请合理安排）

（施工中建议用中、短毛滚筒）

1、素地整理：

 对水泥地基进行打磨处理，包括吸尘、打磨、去除浮浆、表面垃圾和不结实的混凝土表层，以确保经久耐用，同时也提高了地坪基面的平整度，进行涂层施工后外观更显漂亮。打磨清扫后的地面要及时施工，如果短时间内如果不能施工下次施工时要重新清扫，地面的灰尘要清扫干净，有灰尘会增加材料用量，而且对材料的渗透，粘结力都会有影响。

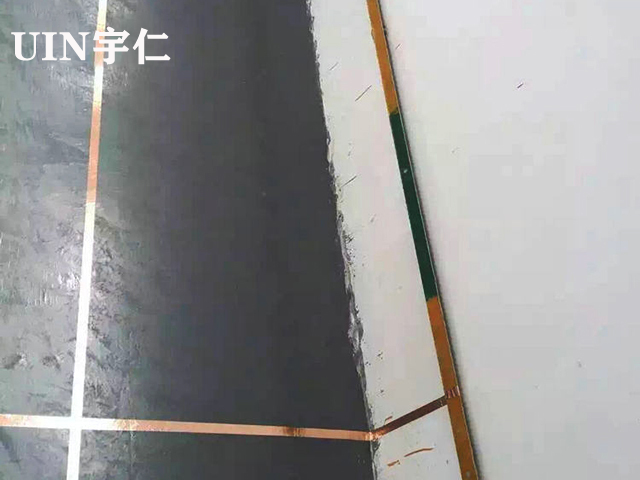

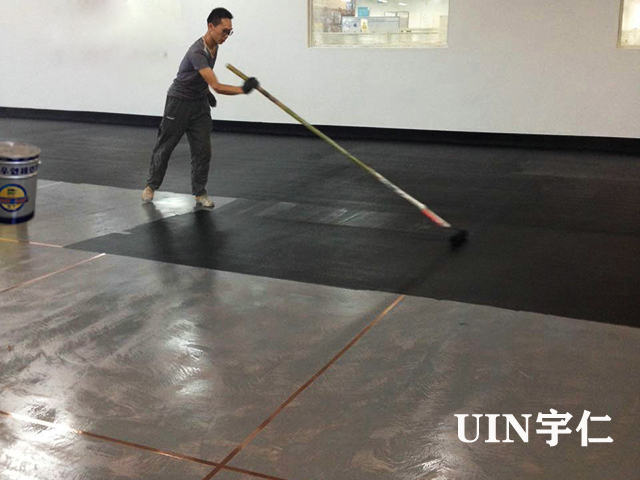

2、底漆施工：

将水性环氧底漆B:A=2:1混合搅拌均匀，呈粘稠白色状，再加入C自来水2份，混合搅拌均匀呈乳白色液体状，辊涂一遍，干燥时间4小时（25℃），待干燥后看涂膜是否呈黑色均匀状态，如有泛白需要再辊涂一遍，间隔时间4——6小时（25℃），一般建议用量0.1——0.15KG/㎡。如有裂缝、深坑等需等底漆干燥后用水性环氧底漆B:A=2:1:水=2:1:1搅拌均匀（同上）加入适量粗砂、细砂填缝修补，待干燥后打磨除尘，进行下一遍涂装。

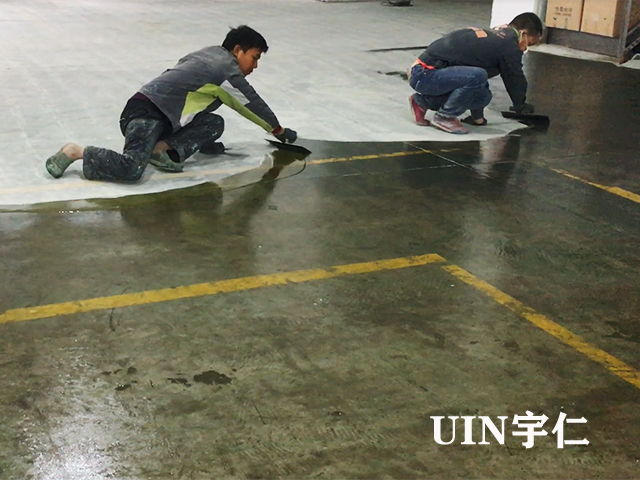

3、砂浆中涂施工：

（1）将水性环氧砂浆中涂漆B:A=2:1混合搅拌均匀，呈粘稠白色状，再加入C自来水2份，混合搅拌均匀呈乳白色液体状，加入粗砂骨料15份，混合搅拌均匀，用馒刀镘涂一遍，待干燥后进行下一遍涂装。（涂装间隔时间8-12小时25℃）

（2）将水性环氧砂浆中涂漆B:A=2:1混合搅拌均匀，呈粘稠白色状，再加入C自来水2份，混合搅拌均匀呈乳白色液体状，加入细砂骨料10份，混合搅拌均匀，用馒刀镘涂一遍，待干燥后打磨除尘，进行下一遍涂装。（涂装间隔时间8-12小时25℃）

4、中涂施工：

将水性环氧中涂漆B:A=2:1混合搅拌均匀，呈粘稠白色状，再加入C自来水1份，混合搅拌均匀呈乳白色液体状，加入细粉料4-5份，混合搅拌均匀，用馒刀馒涂一遍，不易太厚，过厚会出现开裂，待干燥后打磨除尘，进行下一遍涂装。（涂装间隔时间8-12小时25℃）

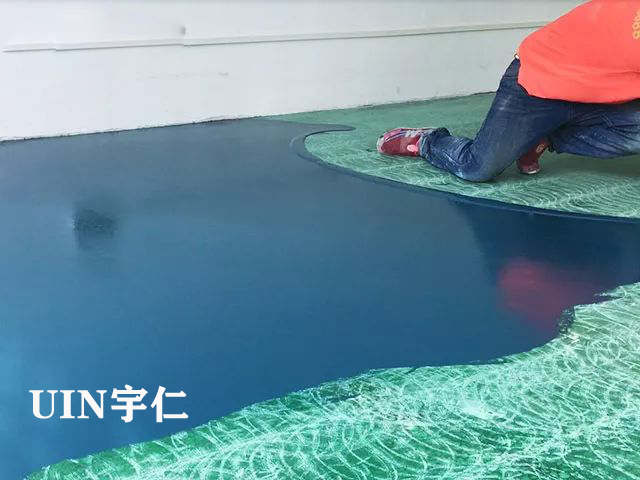

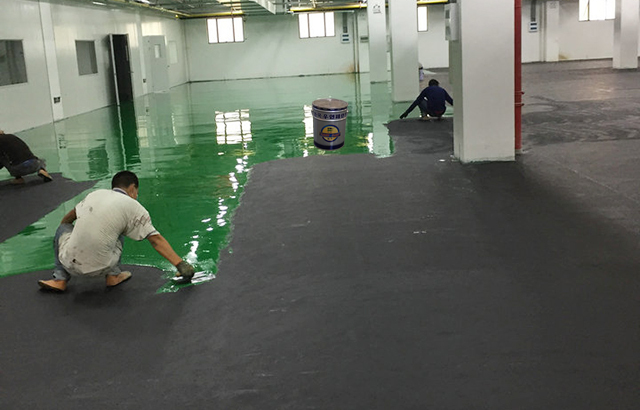

5、面漆施工：

将水性环氧面漆B:A=5:1混合搅拌均匀，再加入15-20%的自来水（去离子水），搅拌均匀滚涂，滚涂后12-14小时25℃可进行下一遍涂装，一般建议滚涂两遍。

6、待水性环氧面漆完全干燥后，滚涂一遍玻璃微珠清漆。

7、施工结束完全干燥后24小时，方可上人。
